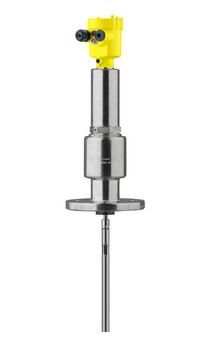

德国VEGA导波雷达液位仪/料位仪VEGAFLEX 86
详细信息品牌：德国VEGA 加工定制：是 型号：VEGAFLEX 86 工作压力：－1～400bar Mpa 测量范围：75米 测量精度：±2毫米 防护等级：IP67 测量范围：75米 测量精度：±2毫米 导波雷达液位仪/料位仪 (VEGAFLEX 86)
■ 测量原理
德国进口的新型传感器VEGAFLEX80系列，用于精确测量固体介质或液体介质的物位。其原理是沿着一根钢缆、棒、或套管发送出极短的微波脉冲，当微波信号接触到固体介质或液体介质后, 一部分能量被反射回来，VEGAFLEX80系列导波雷达传感器通过特殊的雷达扫描技术可以高精度地测量微波运行时间，从而计算出传感器到介质的距离。由于测量原理简单，VEGAFLEX液位计/料位计/物位计可以不带料调整，从而节省了大量调试费用。测量缆或棒可以截短，使之更加适应现场的应用。
■ 优势
- 引导式的调试确保了设置简单省时可靠。
- 设备的综合诊断能力，确保了免维护的操作，因此设备的广泛的适用性。
- 长度可以根据实际情况选择，具有很强的灵活性。
- 安装和维护都非常简便。
■ 应用
VEGAFLEX86适用于压力和温度极端条件下的液体物位测量。即使在泡沫生成和凝聚环境下，测量精度也不受到影响。在蒸汽饱和的条件应用，一个特殊的参考探头设计确保测量独立准确。VEGAFLEX86是的各种液位和界面测量经济的解决方案。
■ 主要性能参数
适用范围 液体 测量距离 缆式（Ф2 mm，Ф4 mm）量程75米
棒式（Ф16mm）量程6米
同轴套管（Ф42mm）量程6米
测量精度 ±2毫米 工作环境温度 －196～450℃ 工作环境压力 －1～400bar (-100～40000 KPa) ■ 选型指引
认证指令/范围： A ┄┄┄┄┄┄┄┄┄┄┄ATEX / Europe I ┄┄┄┄┄┄┄┄┄┄┄IEC / World-wide │安全认证： │X┄┄┄┄┄┄┄┄┄┄无防爆要求 │C┄┄┄┄┄┄┄┄┄┄ATEX II 1G, 1/2G, 2G Ex ia IIC T6 │D┄┄┄┄┄┄┄┄┄┄ATEX II 1/2G, 2G Ex d ia IIC T6 │E┄┄┄┄┄┄┄┄┄┄ATEX II 1/2G, 2G Ex d IIC T6 │R┄┄┄┄┄┄┄┄┄┄ATEX II 1D, 1/2D, 2D IP6x T │C ┄┄┄┄┄┄┄┄┄┄IEC Ex ia IIC T6 │D ┄┄┄┄┄┄┄┄┄┄IEC Ex d ia IIC T6 │E ┄┄┄┄┄┄┄┄┄┄IEC Ex d IIC T6 │R ┄┄┄┄┄┄┄┄┄┄IEC IP6x T tD ││版本/材料： ││A ┄┄┄┄┄┄┄┄┄钢缆ø4mm带重锤/316 ││H ┄┄┄┄┄┄┄┄┄棒式ø16mm /316L ││P ┄┄┄┄┄┄┄┄┄同轴带孔套管ø42.2mm /316L ││4 ┄┄┄┄┄┄┄┄┄同轴带孔套管ø42.2mm;有参考距离 /316L │││安装连接/材料： │││TN ┄┄┄┄┄┄┄┄螺纹G11/2 (DIN 3852-A) PN400 / 316L │││TO┄┄┄┄┄┄┄┄螺纹 11/2NPT (ASME B1.20.1) PN400 / 316L │││DD┄┄┄┄┄┄┄┄法兰DN50PN40 Form C, DIN2501 / 316L │││DF┄┄┄┄┄┄┄┄法兰DN80PN40 Form C, DIN2501 / 316L │││DJ┄┄┄┄┄┄┄┄法兰DN100PN40 Form C, DIN2501 / 316L │││HA ┄┄┄┄┄┄┄┄法兰DN50PN40 EN1092-1 FormB1/ 316L │││AB┄┄┄┄┄┄┄┄法兰2" 150lb RF, ANSI B16.5 / 316L │││AL┄┄┄┄┄┄┄┄法兰2" 600lb RF, ANSI B16.5 / 316L │││AF ┄┄┄┄┄┄┄┄法兰3" 300lb RF, ANSI B16.5 / 316L │││AM┄┄┄┄┄┄┄┄法兰3" 600lb RF, ANSI B16.5 / 316L ││││密封件/第二道防护/过程温度： ││││1 ┄┄┄┄┄┄┄陶瓷石墨/ 安装 / -196...280°C ││││2 ┄┄┄┄┄┄┄陶瓷石墨/ 安装/ -196...400°C ││││2┄┄┄┄┄┄┄陶瓷石墨/ 安装 / -196...450°C │││││输出接口： │││││H┄┄┄┄┄┄二线制4...20mA/HART® │││││A┄┄┄┄┄┄二线制4...20mA/HART® with SIL qualification │││││B┄┄┄┄┄┄四线制4...20mA/HART®; 90...253V AC; 50/60Hz │││││I┄┄┄┄┄┄四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC │││││P ┄┄┄┄┄┄Profibus PA │││││F ┄┄┄┄┄┄Foundation Fieldbus ││││││附加设备： ││││││X┄┄┄┄┄无 ││││││F┄┄┄┄┄PLICSCOMBILE │││││││外壳/防护等级： │││││││K ┄┄┄┄塑料外壳 / IP66/IP67 │││││││A┄┄┄┄铝外壳 / IP66/IP68 (0.2 bar) │││││││D ┄┄┄┄铝壳双室 / IP66/IP68 (0.2 bar) │││││││8 ┄┄┄┄不锈钢(电解抛光) 316L / IP66/IP68 (0.2 bar) │││││││W ┄┄┄┄不锈钢双室 / IP66/IP68 (0.2 bar) │││││││R ┄┄┄┄塑料双室 / IP66/IP67 ││││││││连接电缆/连接方式： ││││││││M┄┄┄M20x1.5 / Cable gland PA black ││││││││N┄┄┄½NPT / Blind stopper │││││││││显示调试模块(PLICSCOM)： │││││││││X ┄┄无 │││││││││A ┄┄顶部安装 ││││││││││证书： ││││││││││M ┄有(e.g. FDA; EN 10204-3.1; NACE) ││││││││││X┄无 ↓↓↓↓↓↓↓↓↓↓↓FX86.#### ####### # ：选定型号
-
